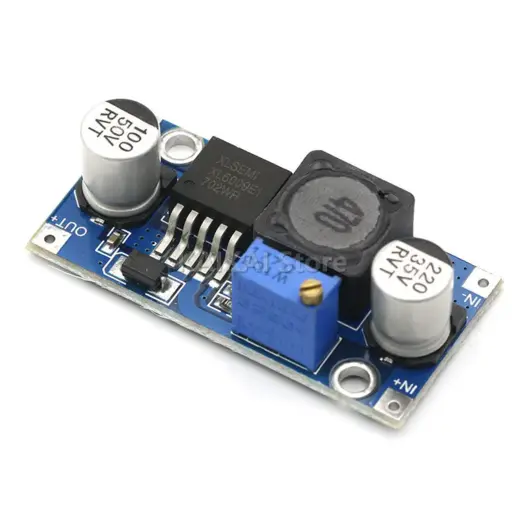

Módulo De Refuerzo De Dc-dc Xl6009

Información técnica

El XL6009 es un convertidor DC-DC Step-Up (boost converter) de alta eficiencia, ideal para aplicaciones de potencia donde se requiere elevar el voltaje de entrada a un nivel de salida superior. A continuación, se presenta un resumen técnico del XL6009:

Características Principales:
Rango de Voltaje de Entrada: 3.0V a 32V.
Rango de Voltaje de Salida: 5V a 35V (ajustable).
Corriente de Salida: Hasta 2.5A.
Frecuencia de Conmutación: 400kHz.
Eficiencia: Hasta 94%.
Protecciones: Protección contra sobrecorriente, protección térmica y protección contra cortocircuitos.

Especificaciones Técnicas:
Voltaje de Entrada (Vin): 3.0V - 32V.
Voltaje de Salida (Vout): 5V - 35V, ajustable mediante potenciómetro.
Corriente de Salida (Iout): Hasta 2.5A (recomendado mantenerlo por debajo de 2A para una operación continua y segura).
Frecuencia de Conmutación: 400kHz.
Eficiencia de Conversión: Típicamente 92%, puede llegar hasta 94%.
Temperatura de Operación: -40°C a +85°C.
Dimensiones del Módulo: 43mm x 21mm x 14mm.

Pinout:
Vin: Entrada de voltaje.
GND: Conexión a tierra.
Vout: Salida de voltaje ajustable.

Aplicaciones Comunes:
Alimentación de circuitos electrónicos a partir de baterías.
Proyectos de energía solar.
Sistemas de alimentación para LEDs de alta potencia.
Equipos de telecomunicaciones.
Proyectos de robótica y microcontroladores.
Ejemplo de Conexión:
Vin: Conectar al suministro de energía (batería o fuente de alimentación) entre 3V y 32V.
GND: Conectar al terminal negativo de la fuente de energía y al terminal negativo de la carga.
Vout: Conectar al dispositivo que se desea alimentar, asegurándose de ajustar el potenciómetro para obtener el voltaje de salida deseado (entre 5V y 35V).

Ajuste del Voltaje de Salida:
El voltaje de salida se puede ajustar utilizando el potenciómetro incorporado en el módulo. Gire el potenciómetro en sentido horario para aumentar el voltaje de salida y en sentido antihorario para disminuirlo.

Notas de Diseño:
Asegúrese de que el voltaje de entrada sea al menos 3V inferior al voltaje de salida deseado para un rendimiento óptimo.
Se recomienda añadir un condensador de desacoplamiento cerca de la entrada y la salida del módulo para reducir el ruido y mejorar la estabilidad.

Advertencias:
Evite exceder los valores máximos especificados para evitar daños al módulo.
Al manejar corrientes cercanas al límite máximo (2.5A), asegúrese de proporcionar una buena disipación térmica para evitar el sobrecalentamiento.
