Sensores

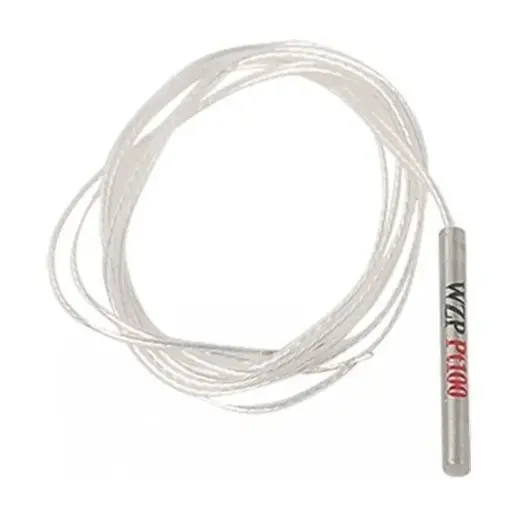

Sensor de temperatura PT100 2 hilos.
Sonda de temperatura resistiva tipo RTD con elemento sensor de platino. Su resistencia eléctrica aumenta a medida que sube la temperatura, permitiendo realizar mediciones mediante…
Información técnica
Sonda de temperatura resistiva tipo RTD con elemento sensor de platino. Su resistencia eléctrica aumenta a medida que sube la temperatura, permitiendo realizar mediciones mediante un controlador o instrumento compatible con PT100.
Largo aproximado del cable 50cm.
CARACTERÍSTICAS ELÉCTRICAS
• Tipo de sensor: PT100 de platino.
• Resistencia nominal: 100 Ω a 0 °C.
• Conexión: 2 hilos.
• Polaridad: sin polaridad en los terminales del elemento resistivo.
• Señal de salida: variación de resistencia según la temperatura.
• Funcionamiento: sensor pasivo; requiere una pequeña corriente de medición suministrada por el equipo lector.
• Interfaz: entrada específica para PT100 con conexión de 2 hilos.
CONEXIÓN Y USO
Se conecta a controladores de temperatura, indicadores, termostatos o módulos de adquisición compatibles con PT100. Para utilizarla con Arduino o ESP32, requiere un circuito de lectura adecuado para sensores RTD.
En la conexión de 2 hilos, la resistencia del cable se suma a la del sensor y puede introducir un error de lectura. Se recomienda evitar prolongaciones innecesarias y utilizar la compensación del instrumento cuando esté disponible.
APLICACIONES
Medición y control de temperatura en equipos, maquinaria, automatización y proyectos electrónicos, respetando el rango térmico y las condiciones de montaje de la sonda.
MicroUniversos — Componentes electrónicos.
